Werkzeugkasten SYSCAD Zeichnen / SYSFLY-Tabelle
Multifunktionsleiste: SYSCAD-Zeichnen -> Gruppe Tabelle
Beispiel zur SYSCAD-Tabelle:
Befehlsaufruf mit der Schaltfläche
|

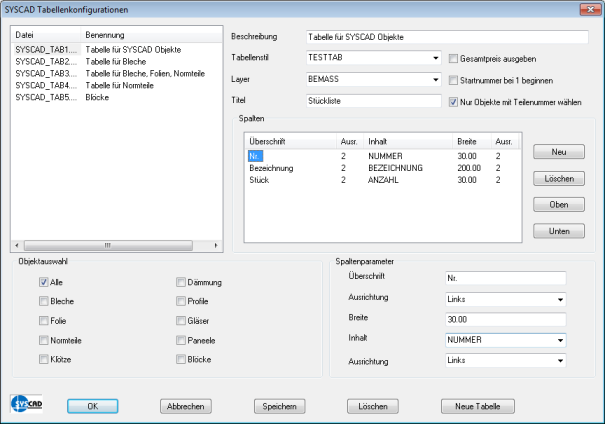

Im Listenfeld links sehen Sie die bereits definierten Tabellen-Vorlagen.
- Mit "Neue Tabelle" erstellen Sie eine neue Vorlage.
- Mit "Löschen" können Sie bereits definierte Stile wieder löschen.
- Mit "Speichern" werden Ihre Änderungen am Tabellenstil gespeichert.
Links unten können Sie im Tabellenstil bestimmte Objekttypen filtern.
Rechts unten können Sie der jeweiligen Spalte die Überschrift und den Inhalt der Tabelle formatieren.
Mit OK wird die Tabelle am gewählten Einfügepunkt erzeugt.
|
Teilebeschriftung
Werkzeugkasten SYSCAD Zeichnen / SYSFLY-Tabelle oder
Multifunktionsleiste: SYSCAD-Zeichnen -> Gruppe Tabelle oder
Mit diesem Befehl zeichnen Sie an SYSCAD-Objekte oder eigene Blöcke eine Teilebeschriftung. Diese Nummerierung kann mit der SYSCAD-Tabelle ausgewertet werden.
Die Konfiguration dieser Beschriftung erfolgt mit der Schaltfläche .

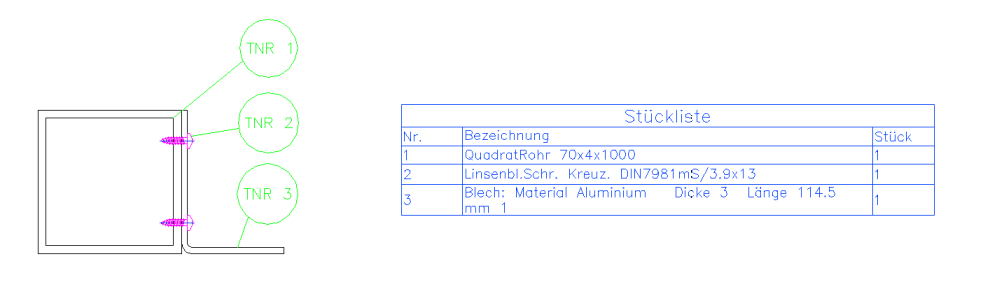

Beispiel zur SYSCAD-Teilebeschriftung:
Konfiguration mit der Schaltfläche
|
Zuweisen der Beschriftung mit der Schaltfläche
|
Der Befehl erzeugt die Positionsnummern unabhängig von einer vorherigen Zuweisung und startet mit der Nummer 1. D.H. hier wird dies gespeicherte Nummer in jedem Fall überschrieben und neu nummeriert.
Mit diesem Befehl erhalten Sie die Summe der darüber liegenden Zellen in die gewählte Zelle.
Dieser Befehl löscht die ausgewählte Zeile einer Tabelle
Dieser Befehl fügt unterhalb der gewählten Zelle eine neue Zelle für den Gesamtpreis ein .
Mit diesem Befehl editieren Sie den Inhalt der ausgewählten Zelle.
|
